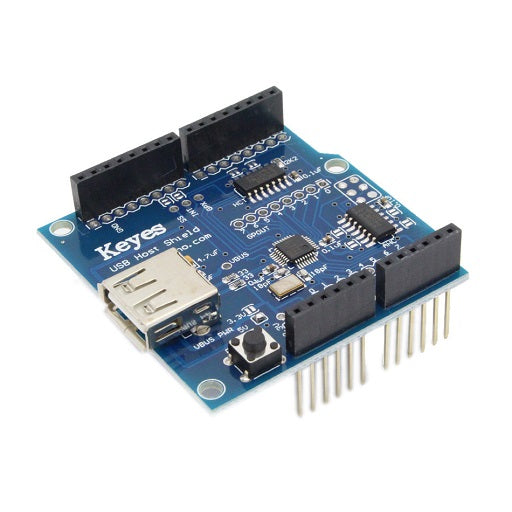

Shield USB Host V2.0 con MAX3421

Por Ferretrónica
$45.000,00

Shield USB Host V2.0 compatible con Arduino, le permite a la placa de desarrollo interactuar y controlar dispositivos USB, está construido en base al chip MAX3421E que provee toda la electrónica necesaria para estas conexiones.

La placa de desarrollo Arduino se comunica con el chip MAX3421E usando el bus SPI (a través del conector ICSP), en el Arduino UNO son los pines digitales 10, 11, 12 y 13, en el Arduino Mega son los pines 10, 50, 51 y 52, en ambas tarjetas el pin 10 es usado para habilitar el MAX3421E.

Esta tarjeta Shield USB Host dispone de toda la circuiteria necesaria para que tu Arduino actúe como servidor Host USB, es decir, que puedes conectar dispositivos como Mouse USB, Teclados, Lectores QR, Lectores de codigos de barra, entre otros

Las siguientes clases de dispositivos son soportados por este shield:

  • Dispositivos HID: Teclados, Mouse, Joystick, entre otros.
  • Controles: Sony PS3, Nintendo Wii, Xbox360.
  • Telefonos y Tablets Android con función ADK
  • Camaras digitales
  • Dispositivos de almacenamiento como memorias USB, lectores de tarjetas de memoria, discos duros externos.
  • Bluetooth dongles
  • Escaner

Principales Características:

  • Voltaje de Alimentacion: 3.3V ~ 5V
  • Consumo Maximo de Corriente: 500mA
  • Chip Principal de Comunicacion: MAX3421EE
  • Interfaz: Bus SPI
  • Conector Hembra tipo A
  • Contactos GPIN y GPOUT disponibles en la placa
  • Dimensiones: 52mm x 53mm
