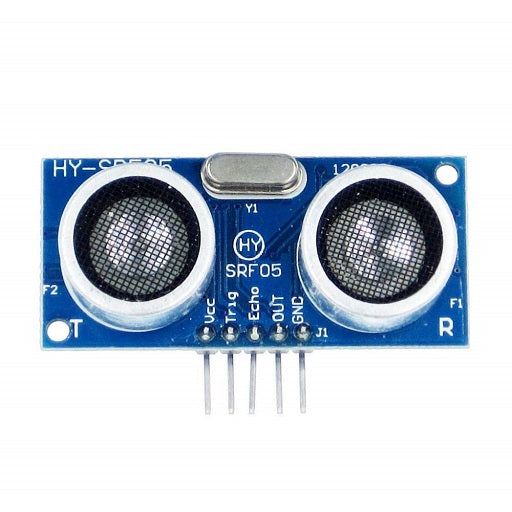

Sensor de Ultrasonido HY-SRF05

Por Ferretrónica
$9.000,00

El sensor de distancia por ultrasonido HY-SRF05, es la versión mejorada del sensor HC-SR04 capaz de detectar objetos y calcular la distancia a la que se encuentra en un rango de 2 cm a 400 cm, su principal diferencia es la estabilidad de las mediciones a realizar.

El sensor funciona por ultrasonidos y contiene toda la electrónica encargada para hacer la medición. Su uso es tan sencillo como enviar el pulso de arranque y medir la anchura del pulso de retorno. De muy pequeño tamaño, el HY-SRF05 se destaca por su bajo consumo, gran precisión y bajo precio.

Si necesitas una base para tu sensor ultrasonico, te ofrecemos el Soporte Acrílico Sensor Ultrasonido HY-SRF05

Principales Características:

  • Voltaje de alimentación DC: 5V
  • Corriente de operación: 20 mA.
  • Frecuencia de trabajo: 40 KHz
  • Rango de medición: 2 cm a 400 cm
  • Precisión: 2 mm
  • Angulo efectivo de medición: <15°
  • Duración mínima del pulso de disparo (nivel TTL): 10 μS.
  • Duración del pulso eco de salida (nivel TTL): 100 μS - 25000 μS.
  • Tiempo mínimo de espera entre una medida y el inicio de otra 20 mS.
  • Dimensiones: 40 mm x 20 mm x 17 mm.

Pines de Conexión:

  • VCC
  • Trig: Disparo del Ultrasonido
  • Echo: Recepción del Ultrasonido
  • OUT: Salida que integra pines Trig y Echo (0V - 5V)
  • GND

Velocidad del sonido: 340 m/s

Distancia = (Tiempo entre Trig y Echo x Velocidad del sonido)/2
