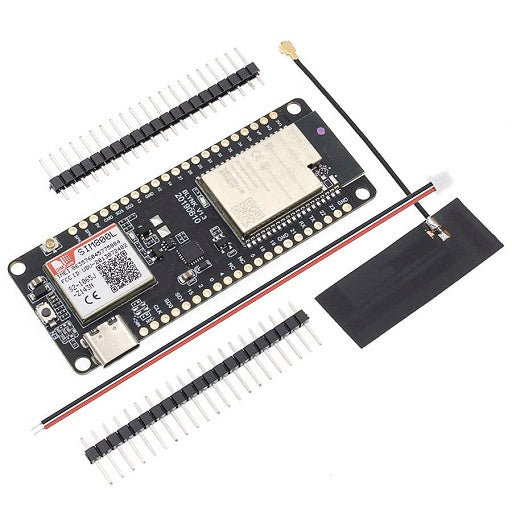

Modulo WiFi Bluetooth ESP32 con SIM800 V1.3 TTGO T-CALL
Modulo WiFi Bluetooth ESP32 con SIM800 V1.3 TTGO T-CALL es una tarjeta basada en el conocido chip ESP32 y además combina un módulo SIM800L GSM / GPRS. La tarjeta te permite conectar tu ESP32 a internet usando una Nano SIM Card con plan de datos o establecer comunicación a través de mensajes SMS o llamadas. Esto puede ser práctico para proyectos en lugares remotos.
Un aspecto a tomar en cuenta con esta tarjeta es que debemos contar con red GSM. Si no tienes cobertura GSM la tarjeta no funcionara de manera correcta.
La placa se convierte en una potente plataforma IoT con el firmware precargado en el mando. Mientras que el modo independiente proporciona una interfaz de aplicación (PI) para ESP32 y guiones para operar la cadena de herramientas.
ESP32 es adecuado para una amplia variedad de aplicaciones, desde redes de sensores de baja potencia hasta streaming de música.
Especificaciones:
Wi-Fi:
- Estándar: FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC
- Protocolo: 802,11 b/g/n (802.11n, velocidad hasta A-MPDU Mbps) A-MSDU y de polimerización, admite Intervalo de protección 0,4 µS
- Rango de frecuencia: 2,4 GHz ~ 2,5 GHz (2400 M ~ 2483,5 M)
- Potencia de transmisión: 22 dBm
- Distancia de comunicación: 300 m
Bluetooth:
- Protocolo Cumple con bluetooth v4.2BR/EDR y BLE estándar
- Frecuencia de Radio: Con-97dBm sensibilidad NZIF receptor clase-1, emisor de clase 2 y Clase 3 AFH
- Frecuencia de Audio: CVSD y SBC de frecuencia de audio
Software de especificación:
- Modo Wi-Fi: estación/SoftAP + estación/P2P
- Mecanismo de seguridad: WPA/WPA2/WPA2-Enterprise/WPS
- Tipo de cifrado: AES/RSA/ECC/SHA
- Actualización del Firmware: descarga UART/OTA (a través de la red/host para descargar y escribir firmware)
- Desarrollo de Software: admite el desarrollo de servidor en la nube/SSK para el desarrollo del firmware del usuario
- Protocolo de red: IPv4… IPv6 SSL TCP/UDP/http/FTP/MQTT
- Configuración del usuario: AT + set de instrucciones, servidor de nube, android/iOSapp
- OS: FreeRTOS
Principales Características:
- Voltaje de Alimentación: 2.7V ~ 3.6V
- Corriente de funcionamiento: alrededor de 70mA
- Corriente de sleep mode: alrededor de 300uA
- Tarjeta SIM: Solo admite tarjeta Nano SIM
- Chipset: ESPRESSIF-ESP32 240 MHz Xtensa®Microprocesador LX6 de 32 bits de doble núcleo
- FLASH: QSPI flash 4 MB/PSRAM 8 MB
-
SRAM: SRAM de 520 KB
-
USB a TTL: CP2104
-
Fuente de alimentación: Conector USB Tipo C 5V/1A
-
JST Conector: Conector de Pin 1,25mm
- Dimensiones: 78.83 mm x 28,92 mm x 8.06 mm
No olvides registrar tu módulo SIM ante el operador celular que vayas a utilizar.
Nota Importante: Verifica el IMEI por medio de Arduino y/o programa similar para corroborar el IMEI correcto antes de registrar tu Modulo SIM800
Equipo Homologado en Colombia.
