Modulo Sensor de Voltaje Alterno AC ZMPT101B Monofasico

Por Ferretrónica
$17.000,00

Modulo Sensor de Voltaje Alterno AC ZMPT101B Monofasico, incluye un transformador de voltaje, tiene una salida monofasica activa. Además contiene un circuito con amplificador operacional para compensar el offset de la salida analoga.

El modulo ZMPT101B permite medir voltaje alterno como el que tenemos en nuestros hogares 120 VAC ~ 220 VAC, este voltaje AC no puede ser medido directamente por el ADC de nuestro Microcontrolador PIC o Arduino pues escapa al rango de entrada (0V a 5V). El módulo ZMPT101B soluciona el problema reduciendo el voltaje AC de entrada a un voltaje menor que pueda ser leído por el Arduino o cualquier otro microcontrolador.

El modulo está integrado por un transformador que cumple la función de aislamiento galvanico para mayor seguridad en el uso. El lado primario del transformador se conecta al voltaje alterno que deseamos medir, por ejemplo: la red eléctrica de nuestro hogar. En el lado secundario del transformador se encuentra un divisor de tensión y un circuito con amplificador operacional LM358 para adicionar un desplazamiento (offset) a la salida análoga.

Soporta voltajes de entrada de hasta 250VAC y entrega una onda senoidal de amplitud regulable por un potenciómetro en placa. La onda senoidal de salida está desplazada positivamente para que la onda no tenga voltajes negativos y así poder leer la onda completamente con el ADC. El desplazamiento depende del voltaje con el que alimentemos el módulo: si el voltaje de alimentación es de 5V el desplazamiento será de 2.5V y si alimentamos el módulo con 3.3V el desplazamiento será de 1.65V. El circuito de acondicionamiento de señal permite que el voltaje de salida del módulo pueda ser leído por cualquier microcontrolador con entrada Analoga a Digital (ADC), de esta forma es posible leer el voltaje instantáneo y realizar cálculos de energía, como: Voltaje pico a pico (Vpp) y Voltaje Eficaz (Vrms).

Es una módulo ideal para aplicaciones de monitoreo de energia, muy común en aplicaciones de domotica. Debido a la naturaleza de los transformadores solo puede medir en corriente alterna

Necesitas calibrar la salida con un voltimetro para un resultado mas preciso.

Conexiones Modulo Sensor de Voltaje Alterno AC ZMPT101B Monofasico para Arduino, Ferretrónica

Principales Características:

  • Voltaje de alimentación: 3.3V ~ 5V DC
  • Señal de salida: Analoga Senoidal 5VAC MAX
  • Propiedades del transformador:
    • Corriente nominal de entrada y salida: 2mA
    • Voltaje máximo de medición 250VAC
    • Ratio en entrada salida 1000:1000
    • Diferencia de fase < 30º (50 Ω)
    • Rango linear 0 ~ 3mA (50 Ω)
    • Linearidad 1%
    • Presición 0.2
    • Aislamiento eléctrico: hasta 3000V

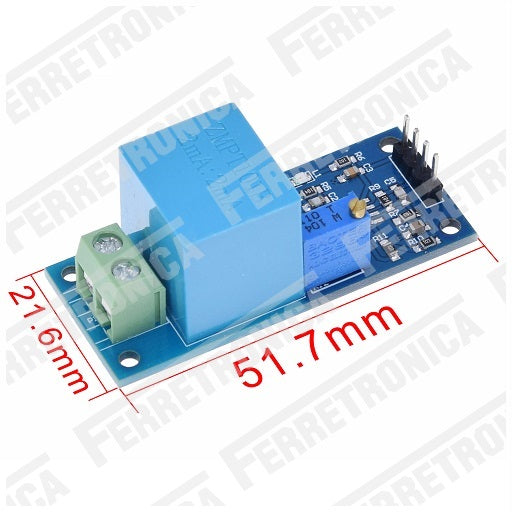

  • Dimensiones: 51.7 mm x 21.6 mm x 24 mm

Hoja Tecnica Transformador ZMPT101B

Guia de uso Transformador ZMPT101B
