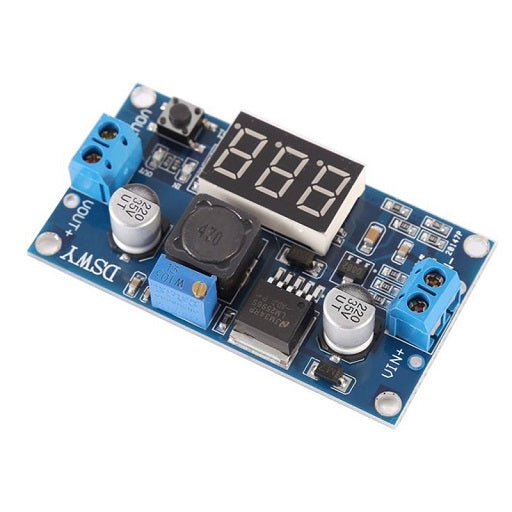

Modulo LM2596 Step Down DC-DC 1.5V ~ 35V con Voltimetro

Por Ferretrónica
$14.000,00

Modulo LM2596 Step Down DC-DC 1.5V ~ 35V con Voltimetro, permite tener un voltaje regulado a partir de una fuente de alimentación con un voltaje mayor.

Reductor de Voltaje LM2596 ampliamente utilizado en Tarjeta de desarrollo Arduino, Sensores, Microcontroladores PIC, Raspberry PI, entre otros.

Este módulo esta basado en el Regulador DC-DC Step Down LM2596  que es un circuito integrado monolítico adecuado para el diseño fácil y conveniente de una fuente de conmutación tipo Buck. Es capaz de conducir una corriente de hasta 3A. Maneja una carga con excelente regulación de línea y bajo voltaje de rizado.

Este dispositivo está disponible con voltaje de salida ajustable. El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación.

Este circuito te permite tener un voltaje regulado a partir de una fuente de alimentación con un voltaje mayor, por ejemplo si tienes una fuente de 12V puedes regularlos a 5V, 3.3V, 2.2V, etc, para el uso con Microcontroladores PIC, Arduino, Raspberry PI, fuentes variables, driver para led, entre muchos otros usos.

El módulo convertidor LM2596 es una fuente de alimentación conmutada, así que su eficiencia es significativamente mayor en comparación con los populares reguladores lineales de tres terminales, especialmente con tensiones de entrada superiores.

Incluye un Voltímetro digital ideal para proyectos con Arduino, PIC, Raspberry PI, entre otros

Principales Características:

  • Voltaje de Entrada DC: 4.5V ~ 40V
  • Voltaje de Salida: 1.5V ~ 35V
  • Corriente Máxima de Salida: 3A
  • Integrado LM2596 Step Down
  • Eficiencia: ~92%
  • Rizado de salida: < 30 mV
  • Frecuencia de conmutación: 150 KHz
  • Rango del Voltímetro: 0V ~ 40V
  • Error del Voltimetro: ± 0.1V
  • Protección contra polaridad inversa
  • Temperatura de operación: -45°C ~ 85°C
  • Dimensiones: 66 mm x 36 mm
Hoja Técnica LM2596
