Modulo Joystick Dual XY Analogo con Pulsador PS2 KY-023

Por Ferretrónica
$5.000,00

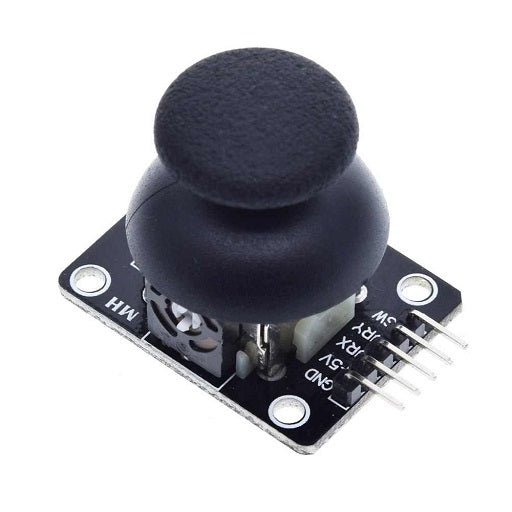

Modulo Joystick Dual XY Analogo con Pulsador PS2 KY-023 que traduce los movimientos direccionales realizados por el botón mediante su doble eje X e Y, funcionando a través de potenciómetros de 10 KΩ. Compatible con Microcontroladores PIC, Arduino, entre otros, siendo una de las principales aplicaciones el control de Servomotores.

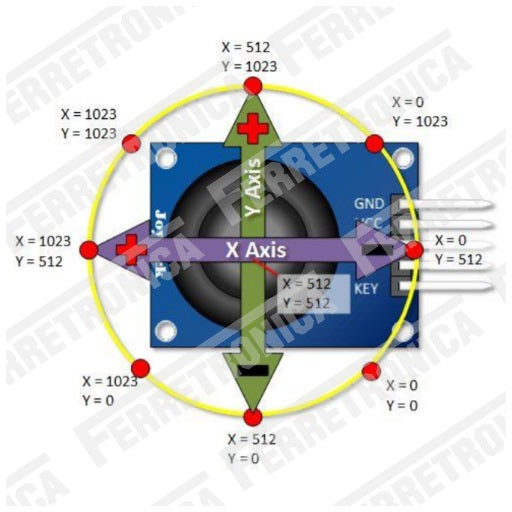

A continuación observamos el diagrama de datos que presenta el modulo joistick, en el cual los valores X e Y corresponden a la lectura que estamos realizando en el microcontrolador, las salidas correspondientes son:

  • Joystick en Reposo (central):
    • X = 512 (Salida 2.5V)
    • Y = 512 (Salida 2.5V)
  • Joystick hacia arriba:
    • X = 1023 (Salida 5V)
    • Y = 512 (Salida 2.5V)
  • Joystick hacia abajo:
    • X = 0 (Salida 0V)
    • Y = 512 (Salida 2.5V)
  • Joystick hacia la Derecha:
    • X = 512 (Salida 2.5V)
    • Y = 1023 (Salida 5V)
  • Joystick hacia la Izquierda:
    • X = 512 (Salida 2.5V)
    • Y = 0 (Salida 0V)

    Lectura Modulo Joystick Dual XY Analogo con Pulsador PS2 KY-023, Ferretrónica

    Principales Características:

    • Modelo: KY-023
    • Voltaje de Alimentación DC: 5V
    • Salida Analoga para Ejes X eY
    • Salida Digital en Pulsador
    • Numero de Potenciometros: 2
    • Valor de los Potenciometros: 10KΩ
    • Integra Pulsador Normalmente Abierto
    • Dimensiones: 40mm x 26mm x 32mm

    Tutorial del Manejo del Modulo Joystick
