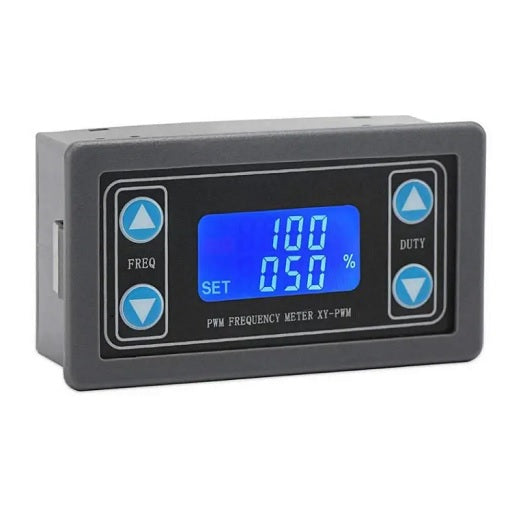

Modulo Generador de Señales PWM 1 Hz ~ 150 KHz XY-PWM

Por Ferretrónica
$35.000,00

Modulo Generador de Señales PWM 1 Hz ~ 150 KHz XY-PWM con el cual puedes obtener ondas cuadradas y rectangulares ajustables a los requerimientos que puedas necesitar.

El Modulo tiene cuatro teclas independientes, usadas para configurar la frecuencia y el ciclo de trabajo, soporta pequeños y grandes cambios en la modificación de frecuencia

El Modulo Generador PWM es empleado en proyectos y prototipos que requieran control de Motores, velocidad en los mismos, señales que requiera algun Microcontrolador, entre otras aplicaciones.

Este Modulo solo genera señales PWM, por lo que NO se podrá conectar directamente a Motores ó Actuadores que funcionen con demasiada energía, para esto deberá acoplar un sistema de Potencia, el cual aislé esta etapa con la parte de control.

Soporta 4 Modos de ajuste en Frecuencia:

  • Frecuencia desde 1Hz ~ 999 Hz con cambio de medida de 1 Hz
  • Frecuencia desde 1 KHz ~ 9.99 KHz con cambio de medida de 0.01 KHz
  • Frecuencia desde 10 KHz ~ 99.9 KHz con cambio de medida de 0.1 KHz
  • Frecuencia desde 1 KHz ~ 150 KHz con cambio de medida de 1 KHz

Principales Características:

  • Generador de Señales Cuadrada y Rectangular PWM 1Hz ~ 150KHz Ajustable
  • Modelo: XY - PWM
  • Voltaje de Funcionamiento: 3.3V ~ 30V
  • Corriente de Salida: 5 mA ~ 30 mA
  • Rango de Frecuencia: 1Hz ~ 150KHz
  • Precisión de Frecuencia: 2 %
  • Ajuste en Frecuencia
  • Ajuste en Ciclo de Trabajo
  • La amplitud de la señal de salida será igual al voltaje de alimentacion
  • Incluye Carcaza de Proteccion
  • Facil Instalacion a Chasis
  • Dimensiones: 80 mm x 44 mm x 27 mm
