HX711 Modulo Conversor Análogo a Digital 24 Bits

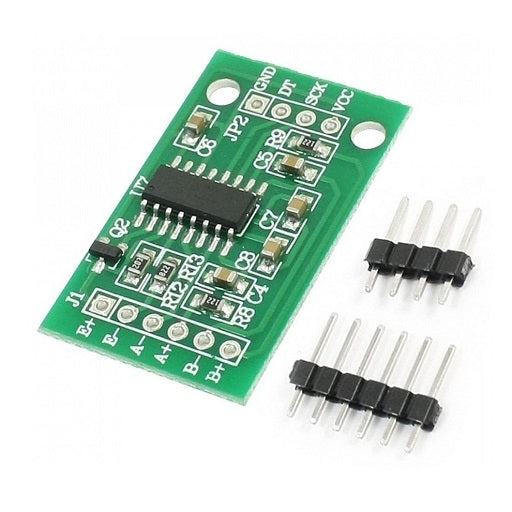

HX711 Modulo Conversor Análogo a Digital 24 Bits, es ampliamente utilizado en el acoplamiento entre las Celdas de Carga y las tarjetas de desarrollo como lo son Arduino, Microcontroladores PIC, entre otros, permitiendo leer el peso obtenido por la Celda de Carga de manera sencilla.
Internamente se encarga de la lectura del puente Wheatstone formado por la celda de carga, convirtiendo la lectura analógica a digital con su conversor A/D interno de 24 Bits. Se comunica con la Tarjeta de desarrollo mediante 2 pines (Clock y Data) de forma serial. (I2C)
Compatible con las Celdas de Carga de 1 Kg, 5 Kg, 20 Kg y 50 Kg.
Para conectar la Celda de Carga al módulo HX711 son necesarios 4 cables, los colores utilizados habitualmente son Rojo, Negro, Blanco y Verde. Cada color corresponde a una señal como se muestra a continuación:
Rojo: Voltaje de excitación +, E+, VCC
Negro: Voltaje de excitación -, E-, GND
Blanco: Amplificador +, Señal +, A+
Verde: Amplificador -, Señal -, A-
Principales Características:
- Voltaje de operación DC: 2.6V ~ 5V.
- Corriente de operación : < 1.5 mA
- Corriente en espera: <1 uA
- 2 canales diferenciales de entrada
- PGA integrado de ganancia programable 32, 64 y 128 veces.
- Operación Seleccionable: 10 y 80 muestras por segundo
- Oscilador interno.
- Interfaz de comunicación tipo I2C.
- Acople ideal como Puente de Wheatstone.
- Dimensiones: 30 mm x 18 mm
